12-полосный октавный графический эквалайзер

Характеристики

В этом эквалайзере амплитудно-частотную характеристику регулируют на частотах 16, 32, 63, 125, 250, 500 Гц, 1, 2, 4, 8, 16, 32 кГц. Предел регулировки АЧХ - плюс-минус 15 дБ: Номинальное выходное напряжение - 1 В. Отношение сигнал-шум - не менее 80 дБ. Номинальный диапазон частот не уже, чем 5...50 000 Гц.

Перегрузочная способность-15...20 дБ. Коэффициент гармоник не превышает 0,03%.

скачать схему в хорошем качестве

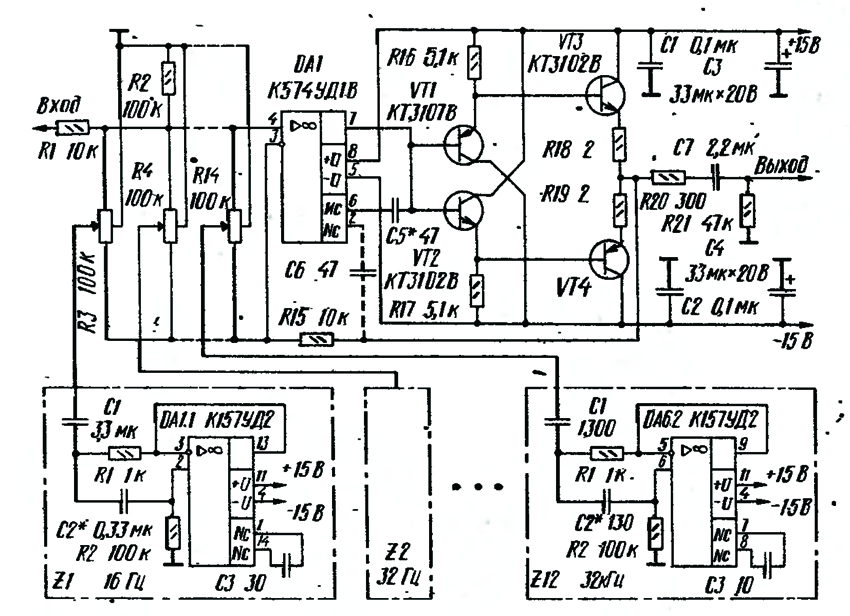

Рис. 3. Принципиальная схема графического эквалайзера

На рис. 3 приведена принципиальная схема графического эквалайзера. Его можно условно разделить на два основных узла. Один из них - "умощненный" составной операционный усилитель (ОУ), другой - линейка из 12 октавных фильтров. Интегральный ОУ К574УД1А нагружен на параллельный усилитель постоянного тока, работающий в режиме класса А. Это сделано для того, чтобы уменьшить коэффициент гармоник и увеличить перегрузочную способность.

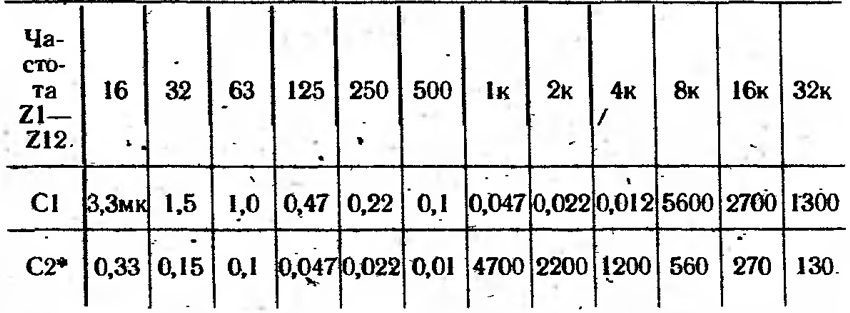

Частоты и номиналы фильтра

Скачать в хорошем качестве

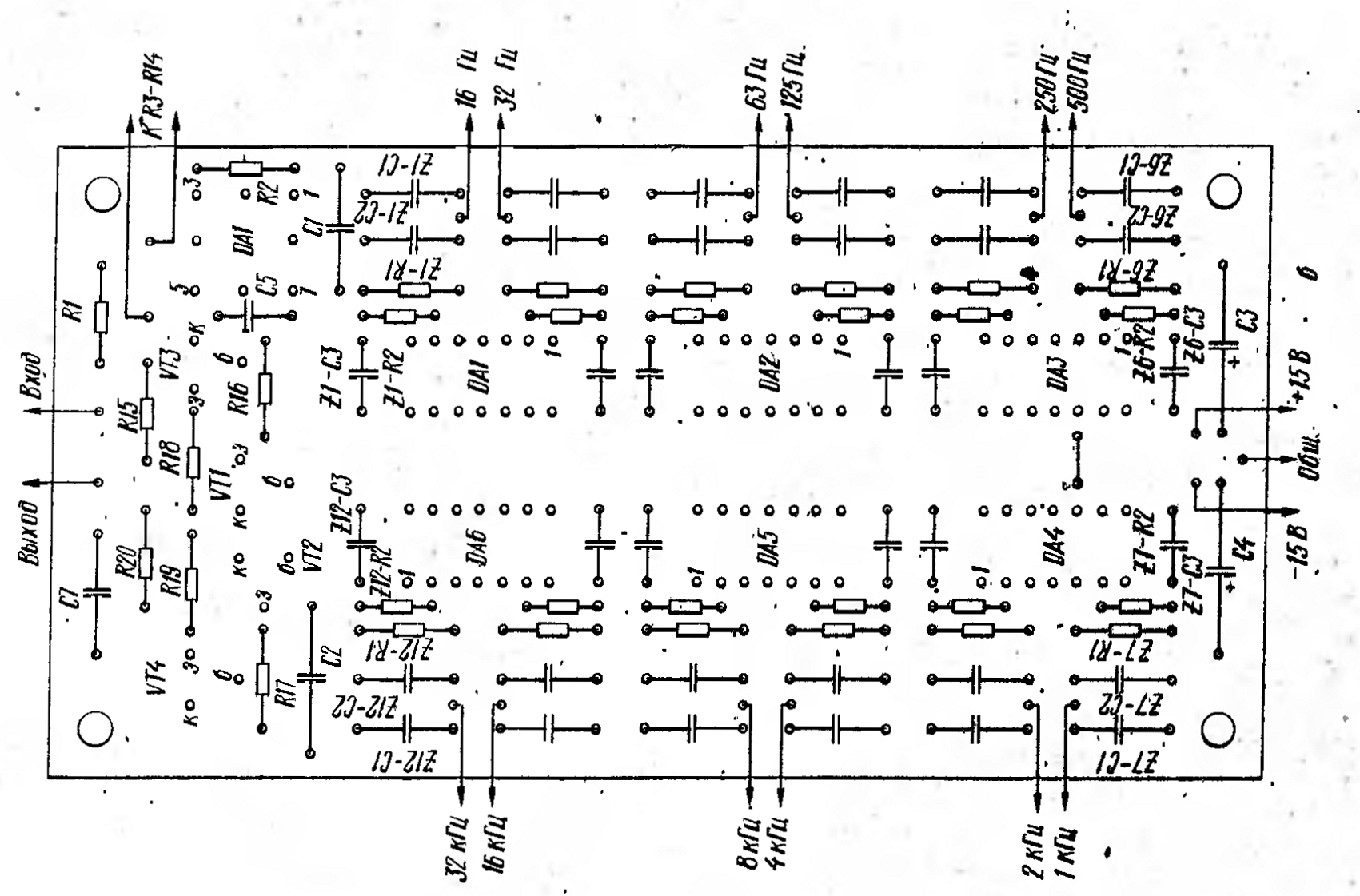

б - со стороны деталей

Скачать в хорошем качестве

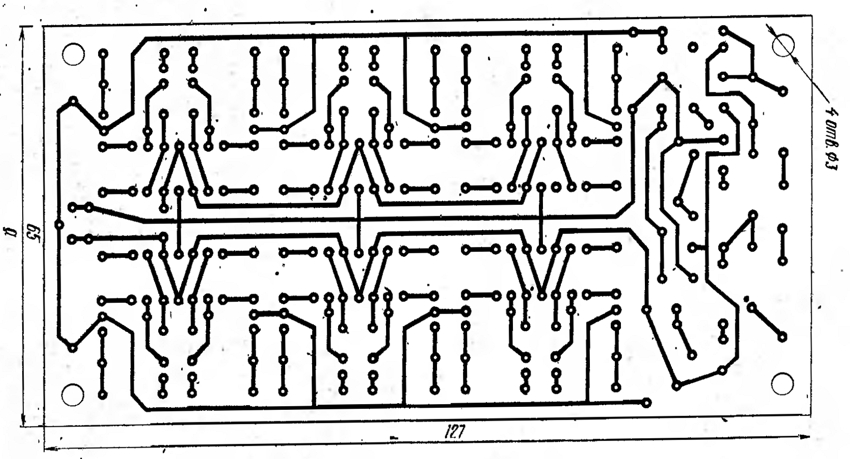

Рис. 4. Чертеж печатной платы эквалайзера: а вид со стороны токопроводящих дорожек

В эквалайзере применены активные RC-фильтры - эквивалентные аналоги последовательных LC-контуров. Применение подобных узлов позволило построить малогабаритные вы со код об ротные LC-фильтры, предназначенные для работы в области звуковых частот. Все 12 фильтров октавного эквалайзера идентичны и отличаются между собой только емкостью конденсаторов  С1 и С2, определяющих квази резонансную частоту контура (табл. 1).

Даташит по ОУ

Как видно из схемы, регуляторы тембра - переменные резисторы R3-R14 - включены между инвертирующим и - неинвертирующим входами составного ОУ. В среднем положении их движков входы активных фильтров оказываются соединенными с общим проводом, поэтому на выходе блока звуковой сигнал остается без какой-либо частотной коррекции; В верхнем по схеме положении движков регуляторов напряжение сигнала на неинвертирующем входе микросхемы (вывод 4) резко уменьшается, если частота сигнала совпадает с частотой настройки одного из фильтров (Zl-Z12) . В нижнем положении движков на частотах настройки контуров резко уменьшается глубина отрицательной обратной, связи, подаваемой с выхода" "умощненного" ОУ на инвертирующий вход (вывод 3) микросхемы, а коэффициент передачи напряжения возрастает.

Детали эквалайзера (за исключением переменных резисторов) размещены на односторонней печатной плате из фольгированого стеклотекстолита толщиной 1,5.,.2-мм и размерами 127X65 мм. (рис. 4). Плата рассчитана на установку на ней постоянных резисторов МЛТ-0,125,' МЛТ-0,25 (R18, R19 могут быть МОН-0,5), конденсаторов . К53-1А, Ко3-18 (СЗ, С4). В фильтрах могут быть применены любые, подходящие по размерам, конденсаторы, например, К73-17, К73-9, КМ-65 и др.. Переменные резисторы R3-R14 - сдвоенные СПЗ-23е. Кроме названных можно применять .переменные резисторы других типов с зависимостью регулировки группы А и без среднего отвода с сопротивлением от 47 кОм до 1 МОм.

Налаживание эквалайзера сводится- к установке номинальной частоты фильтров Zl-Z12. Собранное устройство, но без конденсаторов С2 во всех фильтрах.

Подключают к источнику питания 15 В. На вход эквалайзера со звукового генератора подают переменное напряжение уровнем 100...200 мВ и частотой, равной -квазирезонансной частоте настраиваемого фильтра. На выходе уровень и форму сигнала контролируют вольт: метром переменного тока и осциллографом. Движок соответствующего резистора устанавливают в положение максимального подъема (остальные резисторы в среднем положении). По максимальному показанию вольтметра подбирают конденсатор С2 в настраиваемом фильтре.

Настройкой по конечному результату удается довольно точно настраивать активные RC-фильтры,. исключив в них применение точных конденсаторов, а также компенсировать емкость монтажа (особенно на частоте 32 кГц).

При повторении эквалайзера желательно ознакомиться со следующими статьями:

Зыков Н. Многополосныё регуляторы тембра.- Радио, 1978, № 5, с. 40-41.

Солнцев Ю. Высококачественный предварительный усилитель.- ,Радио, 1985, № 4, с. 32-35.
