Цифровой регулятор громкости

Описываемый регулятор с отключаемым тонкомпенсатором (рис. 17) позволяет управлять громкостью по логарифмическому закону одновременно в двух каналах. Он позволяет регулировать как вручную, так и автоматически. Предусмотрена возможность установки громкости по программе - после включения комплекса уровень медленно нарастает до значения, установленного заранее переключателем SA1. Это весьма, удобно при работе в режиме "Будильник" (от таймерной системы).

Скачать схему в хорошем качестве

В качестве цифроаналогового преобразователя (ЦАП) применены четыре реле РЭС60. Необходимость механического контакта, а не электронного вызвана тем, что приходится регулировать -звуковой сигнал с большим уровнем, амплитудное значение которого может достигать 15...20 В. Кроме того, чистый металлический контакт не дает искажений, шумов и др., что столь важно для системы высокого класса.

К недостаткам данного ЦАП нужно отнести .небольшой динамический диапазон (до 30 дБ) и то, что громкость приближается к нулю, но не достигает его. В принципе в данном" устройстве можно использовать любой ЦАП, работающий в коде 1-2-4-8.

Регулятор громкости с электронным управлением состоит из четырех основных узлов: установки, управления, коммутации и индикации.

В узел коммутации входят четыре реле (К1-К4) и <весовые> резисторы (R25-R32) - элементы ЦАП, а также реле К5 и конденсаторы С5-С7, используемые для тонкомпенсации.

Узел индикации состоит из элементов дискретной светящейся линии (DD12, VT8) и цифровой индикации (DD10 DD6.3).

При включении питания узел, собранный на элементах DD4.1, DD4.2, и транзистор VT8 устанавливают цифровой регулятор громкости в исходное состояние: реверсивный счетчик DD9 и триггер DD3.2 - в нулевое, триггер DD3.1 - в единичное. Низкий логический уровень с инверсного выхода триггера DD3.1 поступает на элемент ЗИ-НЕ DD6.1 с открытым коллекторным выходом. Этот элемент регулирует работу тактового генератора. На выводе 9 элемента DD2.2 уровень логической 1. При этом генератор вырабатывает импульсы, которые поступают на счетчик, а  с него на микросхему DD8 (вывод 13). Прохождение импульсов здесь, разрешено высоким логическим уровнем, поступающим на вывод 1 с прямого выхода триггера DD3.1. Счетчик DD9 подсчитает импульсы, пришедшие на вход +1; с его выходов код соответствующего числа поступает на ЦАП и на дешифратор DD11. Переключатель SA1, включенный на выходе дешифратора, предназначен - для программной установки громкости. Как только на его движке появится уровень логического 0, через инверторы DD2.3 и DD4.3 он попадает на триггер DD3.1 и переключит его. С выхода.9 уровень логического 0 запрещает прохождение импульсов с генератора через элемент DD8, а с вывода 8 триггера, DD3.1 через управляющий инвертор DD6.1 блокирует работу тактового генератора. Уровень,  установленный переключателем SA1, зафиксировался. Нарастание уровня громкости можно в любой момент остановить, нажав одну из кнопок SB1 или SB2. С управляющих триггеров DD1.1 или DD1 .2 соответственно на входы 4, 3 элемента" DD2.3 попадут запрещающие импульсы.

Если необходимо увеличить (уменьшить) громкость, нажимают на кнопку SB1 (SB2). При этом триггер DD1.1 (DD1.2) переключается и с его выхода низкий логический уровень подается на элемент DD6.1, открытый выход которого до этого был зашунтирован конденсатором С1. Теперь же конденсатор заряжается до . уровня логической 1, и примерно через 1 с запускается тактовый генератор. Задержка предусмотрена для того, чтобы можно было ступенчато (одно нажатие кнопки длительностью меньше 1 с) или автоматически (кнопку удерживают нажатой до достижения нужного уровня) управлять громкостью.

Так как в реверсивном счетчике DD9 при работе в режиме слежения за состоянием выходов 1111 следует 0000, то, если не принять соответствующих мер, при дальнейшем увеличении максимального значения громкости она скачкообразно уменьшится до нуля. Для этих целей при достижении максимальной громкости уровень логического 0 с вывода 17 дешифратора DD11 запрещает прохождение импульсов с генератора через микросхему DD8. Ограничение уровня по минимальному значению происходит путем подачи уровня логического 0 с вывода 1 дешифратора DD11 на вывод 9 элемента DD5.3.

С выхода реверсивного счетчика четырехразрядная кодовая комбинация поступает на транзисторные ключи VT4-VT7, -которые управляют реле К1--К4. Контакты реле коммутируют в обоих каналах одновременно соответствующим образом резисторы R28, R29, R31, R32 (четыре резистора позволяют получить 16 градаций уровня громкости).

Скачать рисунок хорошем качестве

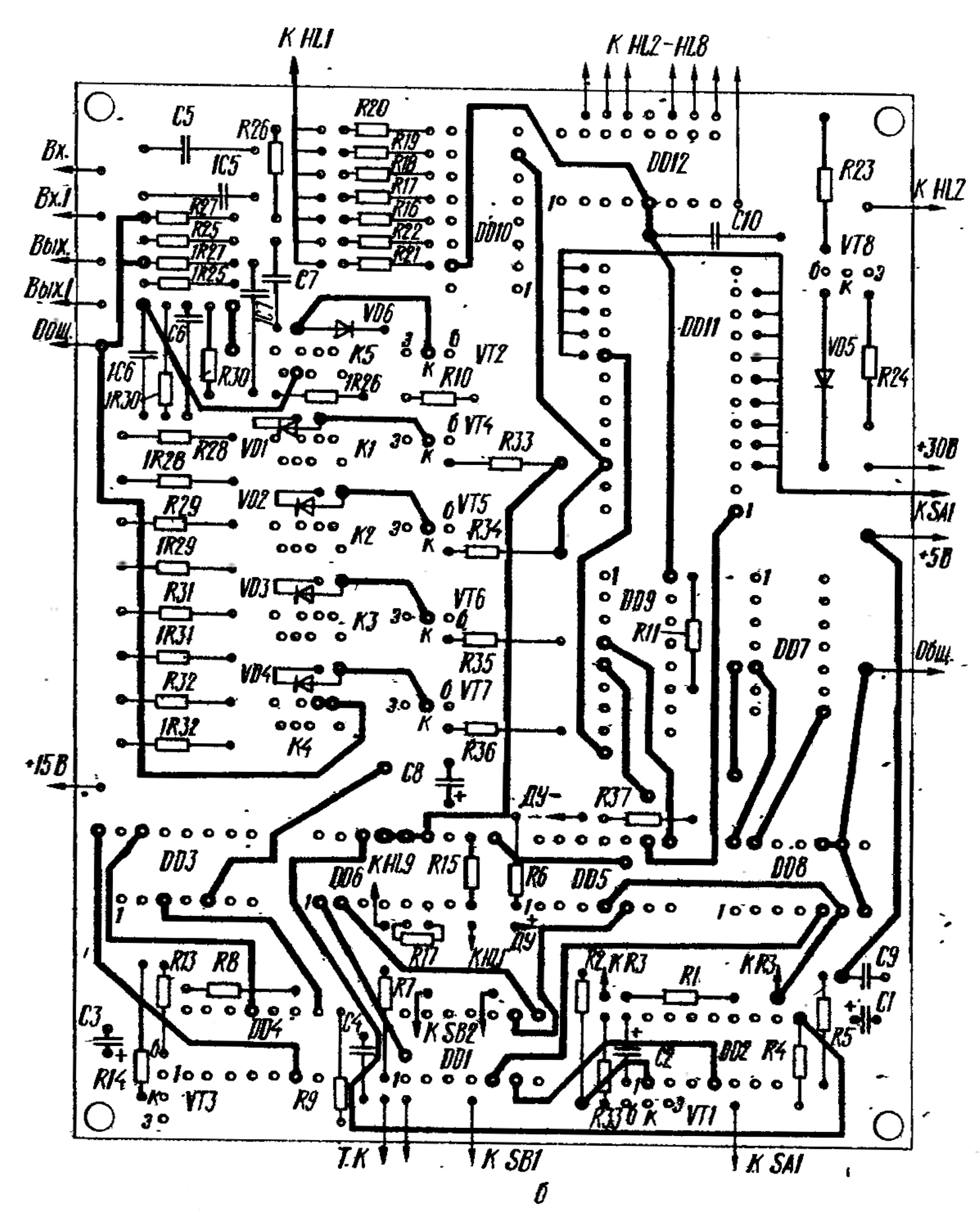

Рис. 18. Чертеж печатной , платы цифрового регулятора громкости: а - вид со стороны токопроводящих дорожек; б - сo стороны деталей

Скачать рисунок в хорошем качестве

Цифровая индикация градации производится дешифратором DD10 в двоичном коде 2-4-8, подаваемом соответственно на входы 1, 2, 4; на вход 8 поступает уровень логического 0. Иными словами, на две градации-громкости происходит одно изменение показания счета:. Счет ведется От 0 до 7 условных единиц по семисегментному индикатору HL1. Дополнительно задействована <точка> индикатора, отмечающая половинки градаций. Индикация светящейся линии производится дешифратором DD12, также работающим в коде 2-4-8. Его нагрузкой являются светодиоды HL2-HL8. Они питаются от генератора тока, выполненного на- транзисторе VT8. Этот узел через светодиоды (15 мА),- стабилизирует ток, который устанавливают резистором R24.

Тонкомпенсация управляется кнопкой SB3. При замыкании ее контактов на выходе, элемента DD4:4 формируется "положительный" перепад, переключающий .триггер DD3.2 в единичное состояние.

Систему ДУ на ИК-лучах через разъем подключают к элементу DD5.4 - регулировка <Больше> и к элементу DD5.2 - "Меньше". ДУ может быть и проводное, если входы вышеуказанных элементов" выполнить по схеме формирования импульсов с запуском от механического контакта.

Детали цифрового регулятора громкости расположены на печатной плате из двухстороннего фольгированного стеклотекстолита (рис. 18). Резисторы могут быть МЛТ-0,125 или МЛТ-0,25. Оксидные конденсаторы - К50-35, С5, С6 - К.73-17, остальные - любых типов. Реле К1-К5 - РЭС60. паспорт РС4.569.435-07. Кнопки SB1 - SB3-- МП9. Переключатель SA1 не обязательно должен иметь 16 фиксированных положений - вполне подойдет, наиболее доступный, на 5--10 положений, которым устанавливают наиболее подходящие уровни громкости.

Как показывает практика, регулятор не требует налаживания. При использовании исправных деталей и отсутствии ошибок при монтаже он начинает работать сразу. Переменным резистором R3, ось которого выведена на заднюю стенку усилителя (рядом с SA1), регулируют скорость изменения громкости.
